20m Verlängerungskabel (Litze) für RGB Leuchtmittel NJYM-OZ-4x1

Artikelnummer: GABIONE-VERLAENGERUNGSKABEL-20M

WEEE-Reg.Nr.: DE48848450

Verlängerungskabel 20m für RGB Beleuchtung

z.B: Netzteil/ Steuerung verbaut im Keller bis 20m Distanz zur Gabionenanlage


+ 4-Poliges Verlängerungskabel ohne Stecker & Buchse
+ mit 4 Adern und 1qmm
grossem Querschnitt

+ Zur Sternverdrahtung + Überbrückung zusätzlicher Distanzen



+ Calamo Style ® RGB Gartenleuchten

+ passend zu F25 / F26 Terrassenbeleuchtung  RGB 24 VDC








29,65 €

inkl. 19% USt. , zzgl. Versand

sofort verfügbar

Lieferstatus: 2-3 Tage



Netzteil und Steuerung räumlich von Gabionen Leuchtmitteln trennen: Wann benötigen Sie ein reines Gabionen Verlängerungskabel (reine Litze alphanumerisch, 4-polig ohne Stecker und Buchse)

Diese hier beschriebene 2. Anschlussvariante bei dessen Kabelverlegung Sie ein reines Verlängerungskabel (ohne Stecker und Litzen) für die Elektrifizierung Ihrer Gabionen Leuchten benötigen basiert immer auf der räumlichen Entfernung des Netzteils von den beleuchteten Gabionen, oder sogar den Leuchten und der Steuerung) Nur ca 15 % unserer Kunden die Gabionen mit RGB Beleuchtung verbauen  positionieren das Netzteil oder auch die Steuerung direkt am Haus, wie im unteren Schaubild gezeigt. So kann die Beleuchtung der Gabionen auch mit allen gängigen Hausautomationssystemen wie KNX, Alexa, Google und DMX, DALI und HUE Systemen gesteuert werden.

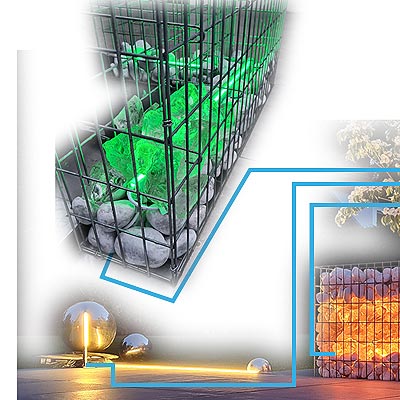

Die Verkabelung aller technischen Komponenten einer Gabionen Beleuchtung (Variante 1 für 85% aller Anwendungen)  nur mit den Kabelkomponenten des Stecksystems beschreiben wir hier>>

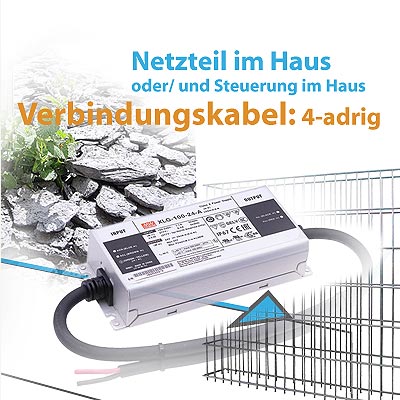

beleuchtete Gabionen richtig anschliessenalle Anschlusskabel führen in die Anschlussdose der GabionenAnsicht eines Netzteils für bis zu 10m Gabionen LED RGB Leuchtmittel

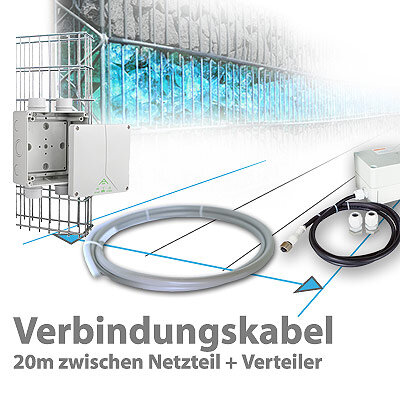

Dieses Verbindungskabel ist ein 4-adriges RGB Verlängerungskabel ohne Stecker und Buchse

Reine Distanzen zwischen der ersten Gabione/ oder der Anschlussdose zu der Steuerung/ oder dem Netzteil können mit diesem Gabionen Verlängerungskabel überbrückt werden. Einfach erklärt: Über all da, wo mehrere Anschlusskabel parallel laufen müssten kann dieses Kabel die Wegstrecke ersetzen.

In diesem Fall reicht eine reine Verteilungsdose aus, von der aus zentral an die einzelnen Gabionen weiterverteilt wird. Als Variante kann auch das Netzteil im Haus montiert werden, und innerhalb der Anschlussdose wird nur die RGB Steuerung und die Aufteilung der Anschlusskabel vorgenommen. Diese Zwischenvariante wird bei Beleuchtung im Gartenbereich gerne gewählt, wenn befürchtet wird, dass die Funksignale der Fernbedienung z B: nicht bis in den Kellerraum zum dort mit montierten Empfänger erreichen könnten.

Nur wenn  Sie die Technikkomponenten von der gesamten Gabionenanlage räumlich weiter trennen möchten und das RGB Signal (4adrige Leitung) zunächst an die Gabionen hinführen, um dort erst über eine seperate Klemmdose unterzuverteilen.  Das kann folgende Gründe haben: Sie möchten Ihr Netzteil im Keller oder sogar neben dem Verteiler Ihres Hauses montieren. Die RGB Steuerung wird zum Beispiel im Keller  montiert sein, um auch aus dem Garten heraus eine sichere Signalübertragung der Fernbedienung zu dem Empfänger der Gabionenbeleuchtung zu haben.

1. Örtliche Trennung von Netzteil/ RGB Steuerung und der Gabionenanlage

2. Steuerung mittels Hausautomation System

Ein weiterer Grund kann sein, dass Sie die gesamte Beleuchtung bereits über eine im Haus befindliche 24VDC Steuerung regeln möchten. Dann benötigen Sie nur noch einen für Ihr System passenden LED Controller, der Ihr Eingangssignal in die RGB Lichtfarben und deren Intensitäten umwandelt.

Dazu können zur Anwendung kommen: DMX/ KNX / DALI und Hausautomationssysteme über: ZigBee 3.0 ( ALEXA, Google Home, Siri, IKEA und z.B: Somfy)

Variante: Sternverteilung von RGB Beleuchtung bei Gabionenanlagen

Das 20m Verbindungskabel kann weitere Strecken überbrücken, die zu einer Unterverteilung (Sternverteilung) führen. Montieren Sie Ihre Technikkomponenten z.B: im Haus und stehen die Gabionenkörbe alle weiter entfernt, kann statt jedes Anschlusskabel bis zum Haus zu führen die Distanz bis zur ersten Gabione mit diesem Verbindungskabel überbrückt werden.

Der Querschnitt des Kabels ist dementsprechend mit 4x 1qmm angepasst

Dieses Kabel ist beidseitig mit offenen Litzen versehen, um direkt in eine Steuerung einklemmen zu können.

Montieren Sie dann direkt an einer zentral gelegenen Position eine Dose, ab der Sie dann die Anschlussleitungen zu jeder Gabionenbeleuchtung wegführen



Vermeiden Sie unnötige Kabellängen und fassen Sie gleiche Leitungswege mit diesem Gabionen Verbindungskabel zusammen, um den Leistungsabfall der Spannung innerhalb Ihres Gabionen Beleuchtungssystems möglichst gering zu halten.

Zur Anwendung geeignet zum Beispiel: Distanzen zwischen Haus und Gabionenanlage überbrücken, wenn innerhalb des Hauses das Netzteil und/ oder die Steuerung z.B: Hausautomation verbaut werden. Am Ende der Litze wird in einer wassergeschützten Dose dann zu allen anderen Gabionenleuchten mit den Anschlusskabeln sternförmig weiterverteilt.

Hier zu Schritt 1:

Standard Längen der Gabionen Beleuchtung ansehen.....

50cm 80cm100cm125cm150cm180cm200cm

Hier weiter Informieren zum Anschlußkabel 5-20m für Gabionenlichter (Schritt2):

Hier weiter Informieren zum Netzteil & Steuerung per Fernbedienung (Schritt 3):
