Led Controller richtig anschließen...

1. Arbeitsweise des Led Controllers

Led Controller bilden die Schnittstelle zwischen RGB Led Bändern und dem Netzteil.
Die RGB Led Bänder sind meistens mit sog. TRI-Chips bestückt, d.h.: in dem Chip befinden sich 3 verschiedenfarbige Lichtquellen in Rot, Grün und Blau.
Der Led Controller übernimmt die Aufgabe die drei einzelnen Lichtfarben durch unterschiedlich intensive Ansteuerung zur "erscheinenden Lichtfarbe" zu mischen.
Durch die sog. Schwellzeit, die mit dem Controller eingestellt werden kann, bestimmt die Zeitdauer die zwischen 2 Sequenzen vergeht. Während dieser Zeit findet z.B.: der Übergang der Lichtfarbe von Rot nach Grün statt.
Während dieses Übergangs wird Rot langsam gedimmt, während Grün zeitgleich an Intensität zunimmt.

2. Led Controller richtig anschließen

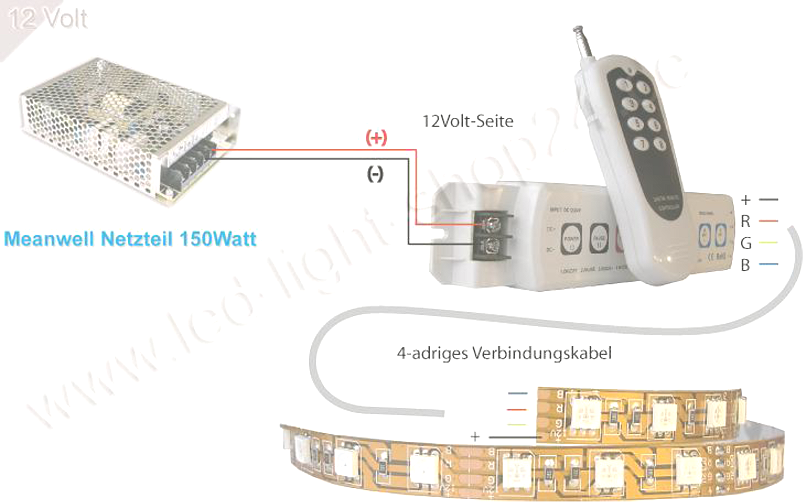

Hier sehen Sie eine Darstellung wie Led Controller richtig in das RGB System integriert werden:

Led Controller anschließen

Beachten Sie, daß unnötige Kabellängen vermieden werden. Der Anschluß der Led Bänder erfolgt am sichersten durch Verlöten. Besonders bei größeren Systemen ist beim Anschluß an den Led Controller darauf zu achten, daß die Pole R/G/B nicht vertauscht werden, da dann die Einzelbänder innerhalb eines Systems unterschiedlich leuchten.


3. Anschluß der Led Bänder an den Led Controller bei mehr als 5Metern...

Achten Sie schon bei der Auswahl des Led Controllers darauf, daß die Gesamtleistung der angeschlossenen Led Bänder die Leistungskapazität des Led Controllers nicht übersteigt.
Bei Verwendung von mehr als 5 Metern RGB Led Band muß neu eingespeißt werden, d.h.: eine neue Steuerleitung zum Led Controller gelegt werden.

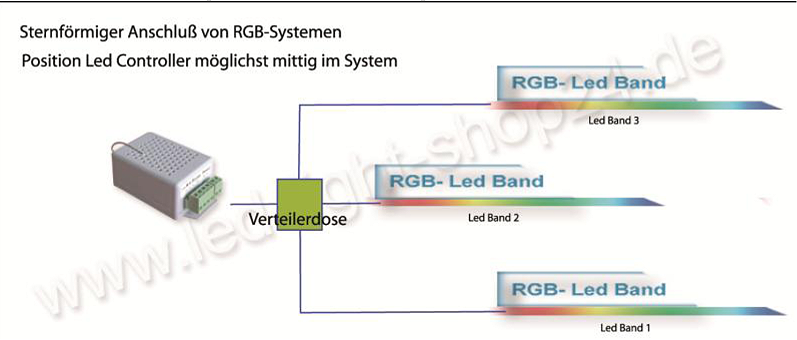

Hier sehen Sie die möglichen Anschlußmöglichkeiten von RGB Led Bändern an einen Led Controller. Es empfiehlt sich die Steuerleitung für weitere RGB Led Bänder parallel zu dem Band zu verlegen. Bei Anschluß von mehr als zwei Steuerleitungen an den Controller empfiehlt sich der Einsatz einer Abzweigdose, um die Einzeladern sicher verdrahten zu können. In diesem Fall verdrahten Sie nach dem sternförmigen Anschlußschema für Led Controller.

mehrere Led Strips an Led Controller anschließen

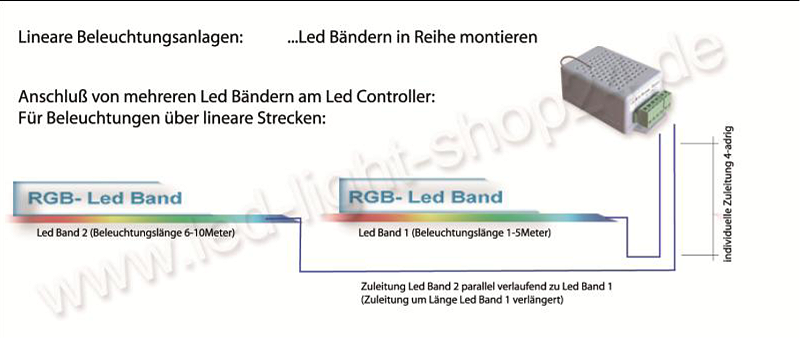

Led Strip Led Band in Reihe verdrahten



Im Unterschied zum Funk Led Controller benötigt die Infrarotübertragung einen direkten Sichtkontakt zwischen Sender und Empfänger. Infrarotcontroller können dager nicht unsichtbar verbaut werden.

Die Stärke der Funksignalübertragung hängt von den Leistungen des Led Controllers ab. Als Hilfestellung zur Auswahl gilt: Sparen Sie nicht an der Falschen Stelle, das hellste RGB-System macht wenig Spaß, wenn sich das Farbenspiel nur unbequem, oder unzuverlässig bedienen lässt.
