Auswahl des richtigen Led Streifens für abgehängten Decken

Auswahl des richtigen Led Strips / Trafos für indirekte Deckenbeleuchtung: Schritt 4

Wir kommen im letzten Schritt zur Auswahl der idealen Komponenten für Ihr Beleuchtungsprojekt bei den einzelnen Anwendungen, getrennt nach Größe und Lichtfarbe. Sie haben jetzt bereits folgende Daten vorliegen: Gesamtmeter Ihres Projektes, und haben sich über die geeignete Schutzart Ihres Trafos informiert. Wir stellen Ihnen jetzt die passenden Leuchtmittel für Ihr individuelles System vor.

Welche Komponenten werden bei welcher Beleuchtung benötigt?

Eine indirekte Beleuchtung realisiert mit Led Streifen besteht immer aus den Bändern und der Stromversorgung (Led trafo) in gleicher Spannung und der geeigneten Wattage. Wie Sie Ihre individuelle Gesamtleistung errechnen haben wir im Schritt 3 im unteren Abschnitt erklärt. Sie kommen hier nochmals zur Beschreibung zurück. Weisse Led Systeme bestehen aus Led Bändern und evtl. wenn eine Lichtanlage noch zusätzlich gedimmt werden soll aus dem entsprechenden Dimmer. RGB und RGB/W Systeme benötigen noch zusätzlich die Komponente des Led Controllers. Vereinfacht kann man sich einen 3-fachen Dimmer vorstellen, der pro Einzelfarbe die Helligkeit regelt. Die unterschiedlichen Helligkeiten der Farben Rot-Grün-Blau ergeben dann die Mischfarbe, die letztendlich dann sichtbar erscheint. Da sowohl die Komponenten als auch die Zubehörteile unterschiedlich sind, teilen wir hier zur Individualisierung nochmals auf. Als Tipp noch vorab: Sie sollten nicht am Controller sparen, da preisgünstige Modelle zwar Festfarben und Farbverläufe realisieren können, aber es keinen Spaß macht wenn Sie z.B: jedes Mal beim einschalten des Systems ein Bilkeffekt abgespielt wird, der erst umständlich "weggedrückt" werden muß um auf ein angenehmes Farbprogramm zu kommen. (Hier ist der sog. Memory-Effekt viel Wert! Ach Infrarot Controller reagieren nur wenn es eine "Sichtverbindung" zwischen Fernbedienung und Empfänger besteht. Für Deckeneinbauten also denkbar ungeeignet! Wundern Sie sich also nicht, wenn Sie hier öfter auf die gleich Empfehlung des Led Controllers stossen.

Die Komponenten für RGB Anwendungen schlagen wir Ihnen direkt auf dieser Seite vor. Planen Sie eine Lichtdecke mit weisser Beleuchtung folgen Sie bitte dem Link im nächsten Schaubild.

Achtung: Sie haben keine Zeit sich weiter zu informieren?

Sie können sich auch einfach für unsere hochwertigen RGBW-Indirekte Beleuchtungssets entscheiden!

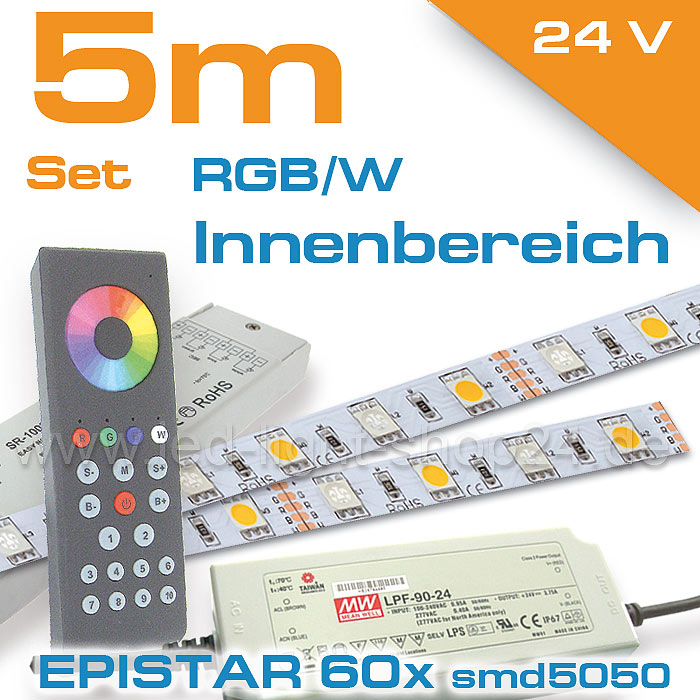

In unseren bereits fertig zusammengestellten RGBW Beleuchtungssets erhalten Sie die hochwertigsten, derzeit lieferbaren Komponenten immer mit ideal abgestimmtem Netzteil passend zur Bestellänge! Die Netzteile sind mit (MM)-Zeichen ausgestattet, sodaß auch die Einbausituation nicht weiter beachtet werden muß, da mit Temp° Abschaltung versehen. Mit den hier gelieferten RGBW LED Bändern können Sie sowohl den sehr warmen Weisston 2700K auf Knopfdruck über die Fernbedienung Einschalten und Dimmen, als auch RGB Farben zumischen, oder separat Farbverläufe als Lichtspiel in unterschiedlichen Geschwindigkeiten erzeugen.

Die Lieferung der Set`s erfolgt mit einem 10Zonen Controller inkl. Fernbedienung. Eine Erweiterung nachträglich ist jederzeit möglich über den Zukauf eines Erweiterungscontrollers. Sie können dann eine weitere Zone (Bereich) über die Fernbedienung synchron oder asynchron zum ersten Bereich (Bestellung aus einem dieser Set`s) hinzufügen. Diese Set`s beinhalten immer LED RGBW  EPISTAR* Streifen in je 500cm langen Rollen mit jeweils 2 Anschlußkabeln am Anfang und Ende der Rolle. Der Vorteil: Sie können die 5m Rolle an einer beliebigen Stelle (Schnittmarken beachten) auf Ihr individuelles Maß abtrennen, und den verbliebenen Rest inkl. weiteren Anschlußleitungen ohne Löten wiederverwenden. So können z.B: Lichtdecken mit Kantenlänge 250cm x250cm im Quadrat mit einem RGBW LED Set 10Meter ohne Löten realisiert werden. Für die richtige Anschlußverkabelung können Sie in der Anmerkung der Bestellung um einen Rückruf bitten. So können Sie sicher sein, dass auch bei geringem Fachwissen Sie nicht nur höchstwertige Komponenten erhalten, sondern auch die Installation sicher und richtig erfolgt.

Hier gelangen Sie auf die Übersichtsseite unserer Fertigen LED Sets



Zur Komponentenauswahl und den idealen Produkten bei Lichtdecken in Lichtfarbe Weiss gelangen Sie Hier:

Led Lichtdecke weiss

Sie möchten Ihr Individuelles weisses LED Komplettset von 5 bis 28 Metern Länge individuell im Shop zusammenstellen?

Hier können Sie über unseren Konfigurator ein lichtstarkes LED Set mit hochwertigsten Komponenten direkt konfigurieren und mit den benötigten Komponenten wir Dimmern und Netzteilen versehen....

LED_Komplettset_weiss

Auswahl der Komponenten bei RGB und RGB/W Lichtdecken

Der Aufbau des Systems besteht aus 3 Komponenten: Led Bänder, Led Controller und Spannungsvrsorgung (Led Trafo) Wir gehen zunächst davon aus, dass alle angeschlossenen Led Bänder immer den selben Beleuchtungseffekt erzeugen sollen.  Sie befinden sich damit später in einer angeschlossenen Zone, oder Bereich. Für jeden Bereich benötigen Sie einen Led Controller und die entsprechende Stromversorgung. Bei kleineren Beleuchtungsanlagen können auch mehrere Controller mit einem Led Trafo versorgt werden. Achten Sie dabei darauf, dass der Trafo die benötigte Gesamtleistung aller Laufmeter Led Band versorgen kann. Wir stellen Ihnen hier jetzt für jede Komponente die passenden Produkte vor.

Lichtdecke rgb

RGB Lichtdecken bis verbaute Meterzahl von 5-10: benötigte Komponenten

Sie liegen mit Ihrem Projekt von 5 Meter bis max. 10 Meter im Idealmass, warum? Die Lichtleistung von 2 Led Bändern ist gut zu handhaben. Wir empfehlen Ihnen daher die hellsten Led Bänder (14,4Watt/1m) zu verwenden. Die Mehrkosten gegenüber den vergleichbaren Led Strips mit nur 7,2 Watt betragen bei 2 Bändern ca. 20 Euro. Sie erzeugen so aber den vollen Effekt, mittlere bis große Rüme bekommen so eine raumfüllende Beleuchtung, da das Licht von allen Seiten zurückgeworfen wird. Die Kosten für Led Trafo und Controller bleiben nahezu identisch mit der schwächeren Version. Die Spannung sollten Sie in 12 Volt ausführen, da Sie hier einfach die günstigeren Produkte erhalten. Um einem allgemein geltendem Vorurteil vorzubeugen noch kurz: Es gibt keinen Unterschied mehr zwischen 12Volt/ und 24 Volt Led Stripes. Die Leuchtmittel sind in Lebensdauer, Helligkeit und Qualität absolut identisch! Auf die Qualität des Bandes sollten Sie aber natürlich besonderen Wert legen. Hier nur der Tipp: Es wird Ihnen nicht gelingen als "semiprofessioneller " Anwender aus einer Produktbeschreibung die wirkliche Güte eines Led Strips einschätzen zu können.---Das ist leider so, Auch der Preis ist nicht maßgeblich!----Zurück:  Ihre Gesamtanschlußleistung liegt unter 150Watt, das bedeutet, dass Sie auch wenn Sie sich für einen offenen Trafo entschieden haben dieser noch absolut geräuschlos arbeitet. Die Serie RS von Meanwell wird ab 200Watt mit einem Lüfter ausgestattet, (PC-Lüfter) was z.B. bei Rigipsdecken zu Schwingungen führen kann, diese führen dann zu Geräuschbildung. Sicherer fahren Sie jedoch mit der HLG Serie, die z.B.: Temperaturabschaltung beinhaltet. Hier die geeigneten Led Trafos:

Meanwell-HLG-150-12 HLG-150H-12Volt Meanwell-RS-150-12

Bei der Auswahl der Leuchtmittel sollten Sie folgende Überlegung vornehmen: Wie groß wird die Staubbelastung werden am Ort der Verwendung, und müssen Sie Teilstücke wieder miteinander verbinden? Wenn Sie Segmente trennen müssen sollten Sie löten um sicherzustellen dass die Kontakte auch wirklich von langanhaltender Qualität sind. In diesem Fall lassen sich ungeschützte Produkte einfacher verarbeiten. Wo Sie die Streiden trennen können erfahren Sie hier. Sollte es sich um ein Wohnzimmer handeln in dem auch Feuchtigkeitsschwankungen nicht relevant sind empfehlen Wir Ihnen die Verwendung von Bändern in der Schutzklasse IP20 (ohne Schutz) Für alle anderen Bereiche sind die halbseitig geschützten Produkte in der baugleichen Ausführung vorzuziehen, da Sie hier auch bei Bedarf mit einem nassen Lappen reinigen können. Bei der Auswahl des Led Controllers können Sie sich über die Artikelbeschreibung des Produktes alle benötigten Informationen holen. Der vorgeschlagene Led Controller bietet alle Standardfunktionen wie Dimmen und Ändern der Geschwindigkeiten von Farbverlaufsprogrammen. Aber auch das oft gewünschte "Warmweiss" lässt sich über das Farbrad in einem 2. Schritt sehr komfortabel einstellen. Natürlich inbegriffen, der "Memory-Effekt", d.h: Die zuletzt eingestellte Farbkombination wird bei Einschalten des Trafos wieder automatisch abgerufen. Wie sich die beiden Controller unterscheiden können Sie einem Vergleich in der Artikelbeschreibung entnehmen.

Led Strip RGB IP20 12Volt smd5050 Led Strip RGB smd5050Led_Controller Led Controller RGB

Grössere RGB Lichtdecken ab verbaute Meterzahl 10: benötigte Komponenten

Bei Deckenbeleuchtungen die aus mehr als 2 Rollen RGB Band erstellt werden empfehlen wir unseren Kunden immer die Lichtleistung in 7,2 Watt/1m auszuführen. 85% aller Kunden fürchten dass die Lichtwirkung nicht ausreichen könnte. Wir haben aber nicht ein einziges mal erlebt, dass ein Kunde nach Installation eine zu dunkle Lichtwirkung wahrnehmen konnte. Was wir dagegen öfter erleben durften war die Aussage dass man sich doch auf den gut gemeinten Tipp hätte verlassen sollen. Beachten Sie bei Ihrer Auswahl bitte folgendes: Ab Lichtdecken mit ca. 15Metern verbautem Leuchtmittel steigen die Kosten proportional in Bezug auf die verwendeten Trafos und die anzahl der benötigten Led Controller stark an. Ein Led Band mit 14,4 Watt Leistung pro Meter ist von der Lichtwirkung her nahezu vergleichbar mit einer Leuchtstoffröhre in vergleichbarer Länge!---Überlegen Sie sich wie viele Leuchtstoffröhren Sie gerne im auszustattenden Raum haben wollten! Natürlich möchten wir Sie hier noch kurz darauf hinweisen, dass die Wattleistung nur im entferntesten einen Anhaltspunkt über die tatsächliche Lichtausbeute gibt. Über die Helligkeit des Bandes entscheidet die Qualität und Art des  verbauten Chips. Falls Sie hierzu noch Fragen haben melden Sie sich doch einfach bei uns im Suppport per Tel. oder Email. Die von uns vorgeschlagenen Led Leuchtmittel haben bei ca. 30% weniger Licht nur 50% der Stromaufnahme. Dadurch können mehr Laufmeter an einen Bereich angeschlossen werden. Wir raten hier auch zur Auswahl der 24Volt-Technik, weil der Stromfluss um 50% reduziert wird, was sich wiederum auf die Anschlussleistung der Controller auswirkt! Je nach angeschlossenen Laufmetern innerhalb eines Bereiches (Zone) kommen hier auch grössere Led Trafos zum Einsatz. Die maximale Belastung des Led Controllers in Ampere (A) muss in Abhängigkeit zur Spannung beachtet werden! 3x4A bedeutet, pro Kanal (RGB)stehen bis zu  4 Ampere zu Verfügung, gesamt also 12A. Ihre Wattleistung des Bandes pro Meter x verbauten Metern dividiert durch die Spannung (in diesem Fall 24) ergibt die Amperezahl Ihres Systems. Dieser Wert muß kleiner als die Maximalbelastung des Controllers sein! Pro 5M zu verbauende Lichtinstallation benötigen Sie je einmal den Artikel des Led Bandes.

Led-Trafo-Meanwell HLG-240H-24A

Anzahl der benötigten Led Controller für Deckensegel mit unterschiedlichen Farbgebungen:

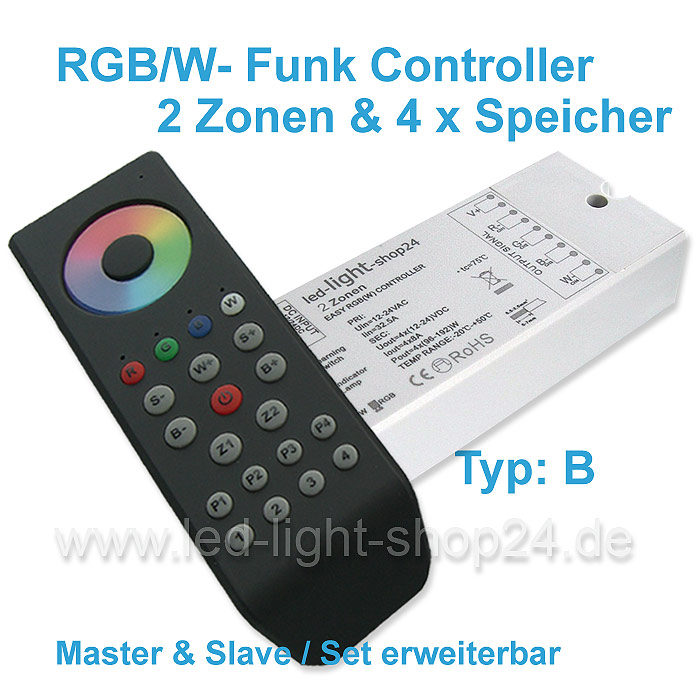

Wir sind bisher immer davon ausgegangen dass Ihre Lichtanwendung homogen leuchten soll. Für den Fall dass Sie mehrere Bereiche unterschiedlich Beleuchten möchten und die Anwahl über die gleiche Fernbedienung vornehmen möchten können Sie das natürlich tun. Bei grösseren Anwendungen sollten Sie jede Zone getrennt mit Strom versorgen und müssen für jeden Bereich einen eigenen Led Controller vorsehen. Es gibt aber sog. Erweiterungscontroller, die zusätzlich zur vorhandenen Fernbedienung aus dem Basiset angelernt werden können. Hier haben Sie 2 Möglichkeiten: Die Programmierung als Maste ( eigene Zone) oder als Slave. So programmierte Controller reagieren nur per Funk auf die Signale des "Masters", d.h.: auch Farbverlaufsprogramme bleiben über Stunden hinweg exakt synchron. Weiterer Vorteil dieser Funktechnik ist, dass vollkommen voneinander getrennte Installationen ohne Kabelverbindung homogen ablaufen und gesteuert werden können!

RGBW-Led_controllerErweiterungscontroller 2Zonen-Led-Controller

RGBW-Lichtdecken, die ideale Kombination aus Farbgebung und warmweisser Beleuchtung

Die neuste Entwicklung im Bereich der Led-Streifen-Technologie stellt die sog. RGBW-Technik dar. Die hier vorgestellten Led Controller sind auf diesen Einsatz bereits vorbereitet. Über einen "Jumper" unter den abnehmbaren Verblendungen lässt sich bequem auf die 4-Kanaltechnik umschalten. Hier werden nicht 3 Farben, sondern 4 angesteuert. Auf den Led Strips ist jeder 2. Chip in einer 2700K sehr warmweissen Lichtfarbe montiert. Sowohl die RGB Farben lassen sich über die FB steuern, als auch die warmweissen Chips. Das heisst, die warmweisse Lichtfarbe lässt sich per Knopfdruck unabhängig vom Zustand des RGB Lichtes zuschalten, oder aber auch dimmen. Beachten sollten Sie jedoch neben dem etwas höheren Preis der Bänder auch die Tatsache, dass hier schon 5 Lötstellen auf ca. 1 cm akkurat platziert werden müssen und Sie zusätzlich auch mit einem 5-adrigen Kabel zu arbeiten haben. Die Konfektionierung ist also für ungeübte schwieriger! Wir bieten Ihnen aber gerne die Lieferung bereits konfektioniert gerne an, hier erhalten Sie dann die Einzelsegmente der Led Streifen jeweils mit dem Einspeisungskabel in gewünschter Länge direkt bis zum Montageort des Led Controllers an. Eine Projektanfrage können Sie uns gerne im Support stellen, hierzu reicht zunächst ein kurzes Telefonat aus, wir sagen Ihnen genau welche Projektdaten wir benötigen. In Bezug auf Trafo- und Controlleranforderungen können Sie 1:1 die Daten aus der Beschreibung für "Grössere RGB Lichtdecken..." entnehmen, da diese Bänder auch mit 24 Volt und der gleichen Wattage arbeiten. Die RGBW Technik stellt aber in jedem Fall die momentan vielfältigste Art der Beleuchtung für indirekte Deckenbeleuchtung dar. Sie können also die hier dargestellten RGB/W Bänder mit den 24Volt Netzteilen und den Controllern verwenden. Hier sehen Sie die Auswahl der verfügbaren Produkte:

RGBW-Led-StreifenLed Strip RGBW

Zum Anfang des Ratgebers zurück

Autor Led Ratgeber Oliver Winkler
