Weisse Led Beleuchtung mit Led Strips ideal erzeugen

Produktempfehlung für weisse Deckenbeleuchtung in Led: Schritt 4

Beim Durchlesen der Schritte 1-3 dieses Ratgebers haben Sie bisher folgende Fakten für Ihr individuelles Beleuchtungsprojekt ermittelt:

1. Gesamtmerezahl der benötigten Led Streifen (in Schritt 2)

2. Ihre individuelle Trafoleistung und die Art in welcher Richtung das Leuchtmittel zur Decke hin abstrahlen sollte (Schritt 3)

3. Sie haben die benötigte Trafoleistung ermittelt (Schritt 3 im unteren Teil) und sich über die Bauweise des zu verwendenen Trafos informiert, falls Nein, hier noch einmal der Link zu den Beschreibungen der einzelnen Baureihen und Anwendungsempfehlungen der Meanwell Trafos.

Wir kommen nun zur Auswahl der passenden Leuchtmittel für Ihr Projekt, unterteilt in 2 Bereiche, je nach Anzahl der verbauten Meter Ihres Projektes. Im unteren Teil finden Sie einen Link zu einem Zusatzschritt: Led Systeme erfolgreich dimmen...(folgen Sie bitte dem Schaubild)

Ansicht Deckenbeleuchtung mit Led Strips

Streifen_warmweiss_LED_Set_komplett

Lichtfarbe auswählen für Wohn- & Arbeitsbereiche

Welche Lichtfarbe sollte in einer Wohn/- Arbeitssituation gewählt werden?

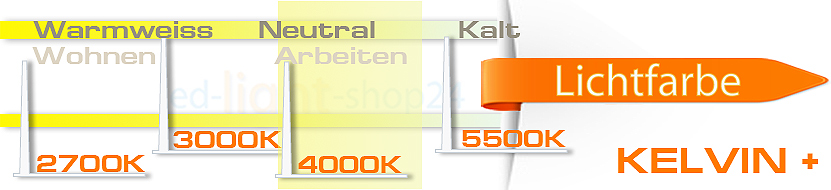

Hier kurz eine generelle Einteilung der Lichtfarben gemessen in Kelvin (K): Warmweiss 2600K bis 3200K / neutralweiss 4000K / kaltweiss 5000K-6500K. Beachten Sie bitte dass das Led Licht bautechnisch bedingt in allen Lichtspektren immer etwas "kälter" empfunden wird. Für Wohnanwendungen empfehlen wir in jedem Fall ein Warmweiss auszuwählen. Idealerweise, wenn Sie auf eine möglichst wohnliche Atmosphäre Wert legen nehmen können Sie die Lichtinstallation dimmbar gestalten. Wie bei dem Dimmen der "Glühlampe" auch erscheint das gleiche Leuchtmittel in gedimmtem Betrieb dem betrachter als "wärmer". Wir schlagen also die Verwendung des Lichtbereiches für Wohnbereiche zwischen 2700K und 3200K vor. Für Decknsegel im Arbeitsbereich, wie hier gezeigt, wurde zusammen mit dem Architekten die Lichtfarbe 4000K ausgewählt. Hier einige Ansicht von uns realisierten 85 Deckensegeln für Bürobeleuchtung im Jahr 2013

weisse_Bürobeleuchtung_DeckeDeckensegel_weiss_indiekt_led#

Empfohlene Led Bänder in Arbeitsbereichen wie Büro, Flur, oder öffentlichen Gebäuden:

Hier kommt das lichtstarke 14,4Watt/1m Produkt in Lichtfarbe Neutralweiss mit 4000K zum Einsatz. In Arbeitsbereichen werden wesentlich höhere Beleuchtungsniveaus gefordert, da man hier von spezifizierten Sehaufgaben ausgeht. Das Beleuchtungsniveau wird auf der sog. Nutzebene (hier die Höhe des Schreibtisches) ermittelt. Wie Sie sehen können wird die Decke trotz vollem Tageslicht derart erhellt, dass die digitale Kamera die gleichmässigkeit der Ausleuchtung der decke nicht darstellen kann. Sie sollten Sich also keine Sorgen machen, dass Ihre "individuelle Beleuchtung" ermittelt anhand unserer Tipps in Verbindung mit unseren Led Streifen ein zu dunkles Licht erzeugen wird! Hier zum Artikel des hier verwendeten Lichtbandes

Led Strip 4000K

Produkte mit bis zu 7,2Watt/1m: Led Bänder für Wohnbereiche mit bis zu 10 Metern verbauten Laufmetern pro Deckensegel

Wir befinden uns bei dieser Projektgrösse wieder im Idealbereich in Bezug auf Lichtleistung und Trafogrösse. Ihre Gesamtwattage hat maximal 144Watt bei 14,4W pro Metern (oder 72Watt bei 7,2W/1m), bei Verwendung der Lichtstärksten Produkte in den unterschiedlichen Warmweisstönen. Wir empfehlen Ihnen hier zunächst die Produkte mit 7,2 Watt Leistung zur Erzeugung eines Raumlichtes mit angenehmen Beleuchtungseffekt. (Beachten Sie bitte hier die empfohlene Anbringung im 45° Winkel....wie hier beschrieben..) In Räumen mit weisser Decke und weissen Wänden wird das Licht sehr gut reklektiert, sodaß weniger als ca 6% des produzierten Lichtes von den Wänden "geschluckt" wird. Sie erzeugen mit der Wahl dieser Leuchtmittel in mittleren bis etwas grösseren Räumen eine hervorragende Lichtstimmung, die eine angenehme Lichtsituation in Wohnbereichen erzeugt! Bereiche mit erhöhten Sehaufgaben in mittleren Raumereichen sollten zusätzlich ausgeleuchtet werden. (z.B.: Lesen auf dem Sofa, o.ä...)  Möchten Sie die Möglichkeit haben das Leuchtmittel auch einmal nass reinigen zu können, wählen Sie die Schutzart IP45/ IP65 (gleichwertig). Sollten Sie die Originalbänder in mehrere Segmente teilen müssen und wiederverbinden, sollte dies mittels Löten erfolgen. Hier haben Sie es leichter in Schutzart IP20 (ungeschützt), da Sie nicht noch Silikonreste auf den Kupferpunkten entfernen müssen! Möglich ist auch der Einbau eines schwächeren Leuchtmittels (einziger smd3528-Artikel in unserem Sortiment), wenn Sie wirklich nur einen Lichteffekt erzeugen möchten. (Achten Sie hier auf die Beschreibung innerhalb des Produktbildes: smd3528). Die Trafos sollten Sie unbedingt nach den geltenden Bestimmungen auswählen, d.h: sollte z.B. eine Montage in der Nähe von Holz o.ä. brennbaren Materialien erforderlich sein benötigen Sie die Ausführung mit (MM)-Möbeleinbauzeichen, also u.a. einer Temperaturabschaltung. Hier können Sie sich nochmals über die Auswahl der richtigen Serie für Ihr Projekt informieren.....Und auch noch einmal: Trafoleistung= Verbaute Meterzahl x Watt pro Meter + ca. 10-15%. (Trafo muss ausserdem in gleicher Spannung wie die Leuchtmittel ausgeführt werden)

12V-Led Streifen warmweiss

Produkte mit  14,4Watt/1m: Led Bänder für Wohnbereiche mit bis zu 10 Metern verbauten Laufmetern pro Deckensegel

Möchten Sie sich entscheiden, für Anlagen bis 10Meter verbauten Led Strips, mit der derzeit maximal möglichen Lichtleistung, haben wir folgenden Tipp für Sie: Schaffen Sie die Möglichkeit der Dimmung der gesamten Lichtdecke. Es könnte sonst möglich sein, dass Sie von der Lichtwirkung trotz warmweisser Lichtfarbe "erschlagen" werden. Wir möchten Sie hier kurz darauf hinweisen, dass alle Aussagen in Bezug auf Helligkeit und Einsatz nur für unsere Led Bänder gelten. Die Angabe der Wattage eines Led Bandes sagt nichts über dessen Helligkeit aus, auch wird mit den Lumenwerten beim Verkauf oft übertrieben. Die Qualität des verbauten Chips (Hersteller, Lichtleistung usw.) entscheidet über die tatsächliche Helligkeit. Sollten Sie sich hier nur "Tipps" holen kann das evtl. zu ernüchternden Ergebnissen beim ersten Einschalten führen, aber das nur der Fairness halber.....Sollten Sie die Kosten für den Dimmer als zu hoch erachten wäre die Überlegung angebracht, doch evtl. auf die oben beschriebene Lösung mit Ausführung in 7,2Watt/1m zu wechseln. Wie Sie einen Dimmer in Ihrem System integrieren können erfahren Sie auf dieser Seite ganz unten. Led Streifen mit der maximalen Lichtleistung aus unserem Sortiment erzeugen in dieser Bauweise (smd5050 mit EPISTAR Chip) pro Chip ca. 23-25Lm, d.h: auf 5Meter gerechnet erhalten Sie bei den unten empfohlenen Produkten mit 60Chips /1m eine Lichtleistung von bis zu 7.500Lm. Bei 10Metern dementsprechend 15.000. Die tatsächliche Helligkeit eines Raumes wird aber natürlich nicht addiert auf 10Metern ermittelt, daher können diese Werte auch nur als Anhaltspunkt gelten. Wählen Sie hier zunächst bitte Ihre gewünschte Lichtfarbe und Schutzart des Bandes aus. Auch hier gilt: Helligkeitswerte nahezu identisch, Schutzart IP20 lässt sich leichter verarbeiten, Lötarbeiten sind schneller durchzuführen, das Leuchtmittel ist aber dementsprechend Anfällig gegen Feuchtigkeit. IP 45/IP65 lässt sich nass reinigen. Beachten Sie nitte die oben beschriebenen Angaben zur Lichtfarbe (Kelvin) und deren Einsatzbereiche:

extra weisses Lichtband

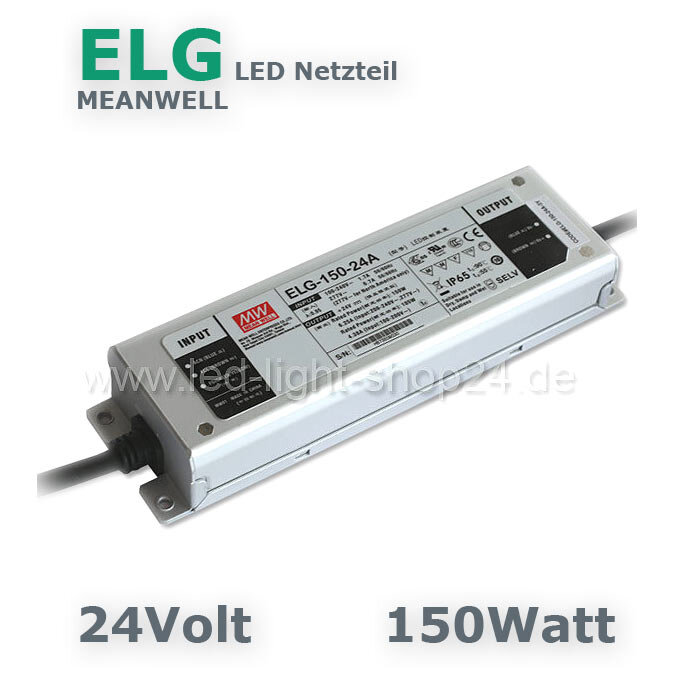

Pro verbautem Meter vergrössert sich Ihr System um 14,4Watt. Bei angenommenen 10 Metern benötigen Sie einen Trafo mit gleicher Spannung des Led Streifens und 150Watt Leistung.(inkl. Reservekapazität). Auch hier wieder der Hinweis, informieren Sie sich über die möglichen Einsatzbereiche der verschiedenen Schutzklassen der Trafos. Ein "wasserfester" Trafo bietet nicht nur Schutz vor Feuchtigkeit sondern bietet in diesem Fall auch z.B.: eine Temperaturabschaltung, teilweise (MM)-Zeichen und andere wichtige Schutzkriterien. Wir empfehlen unseren Kunden immer auf Nummer sicher zu gehen und das "rundum-sorglos-Paket" sprich die HLG-Serie von Meanwell zu verwenden. Sparen Sie in keinem Fall an der Sicherheit. Auch hier der Tipp, Montage und Elektrifizierung eines solchen Systems darf nur durch eine ausgebildete Fachkraft erfolgen. Hier stellen wir Ihnen die empfohlenen Led Trafos für Beleuchtungssyteme bis 10 Meter in Verbindung mit Led Strips mit 14,4Watt vor. Leistungsberechnung des Trafos siehe oben, als Faktor der Multiplikation nehmen Sie 14,4 anstatt 7,2: Wählen Sie immer die nächst höhere Leistungsklasse (in Watt) aus dem ermittelten Wert!

Netzteil für Led Strips Led Trafo 150Watt 12Volt 12Volt-Trafo-Meanwell Led Led Netzteil 12Volt Meanwell RS

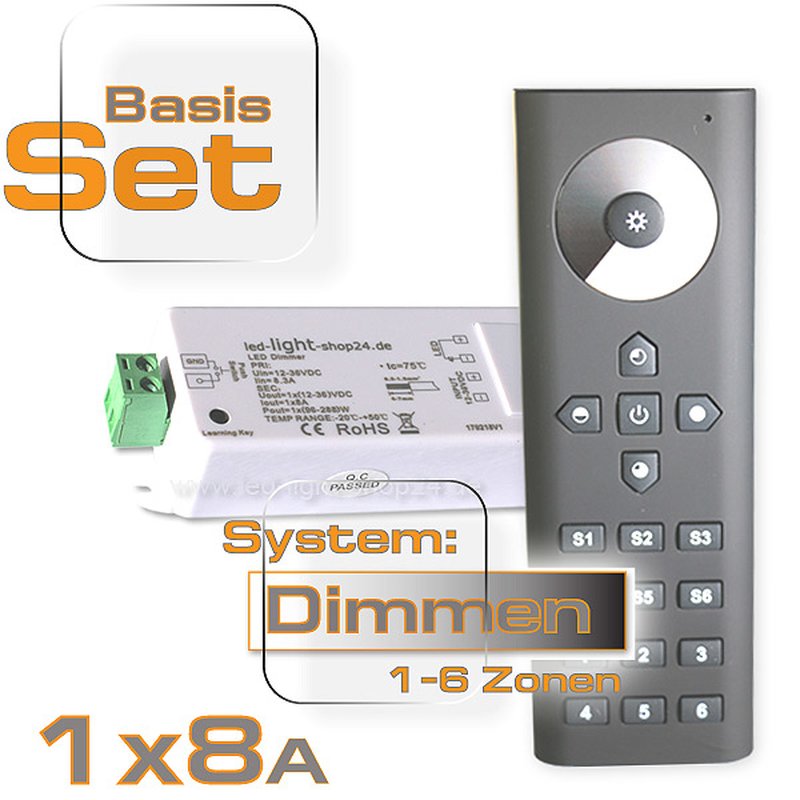

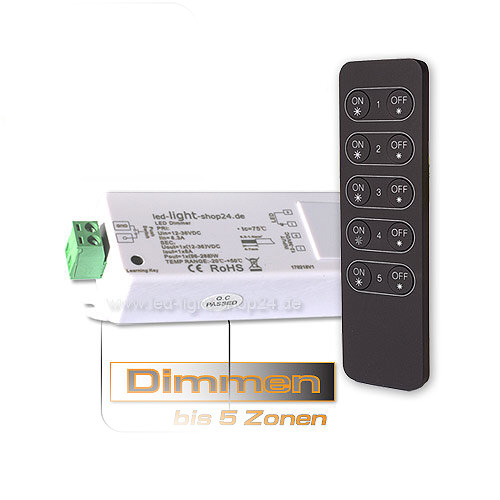

Extratutorial: (Zum Zwischenschritt) ....Alles über Led Dimmer in weissen Deckenbeleuchtungen)

Die erfolgreiche Integration von der Möglichkeit weisse Beleuchtungen von der Helligkeit regulieren zu können haben wir in einem Extraschritt zusammengefasst: Sie können aber mit einem Klick ganz einfach wieder hierher zurückkehren....Informieren Sie sich was zu beachten ist bei unterschiedlichen Wattagen, und welche Möglichkeiten es gibt.

Ratgeber Led: Strip Systeme erfolgreich abdimmen

Led Bänder für Wohnbereiche ab: 10 > bis 25 Metern  verbauten Laufmetern pro Deckensegel

Empfohlene Led Komponenten für grosse weisse Beleuchtungsanlagen ab 10 Metern verbautem Leuchtmittel:

Hier kommen wir nun zu den wirklich grösseren Lichtanwendungen. Wir bleiben bei der Beschreibung im privaten Umfeld, soll heissen wir möchten eine angenehme warmweisse Lichtsituation erzeugen. Die Empfehlung geht davon aus, dass Sie die Installation in Räumen mit weissen Decken-, und Wandflächen vornehmen. Farbige Flächen reflektieren das abgestrahlte Licht wesentlich weniger.  Es empfiehlt sich hier bei der Auswahl der Led Streifen auf die 24Volt Technik zu wechseln. Der Stromfluss im System wird dadurch im Vergleich zur 12-Volt Variante halbiert. Das hat u.a. Auswirkung auf die Möglichkeit der Dimmung von längeren weissen Beleuchtungsstrecken! Lesen Sie hierzu unser Extra-Tutorial: Led Systeme dimmen....

Die Verlegung der Kabel in einem grossen System sollte immer mit möglichst geringer "addierter" Gesamtlänge der Leitungen erfolgen. Sie können Sich hier an den Schaubildern zu Beschreibung (Schritt 2 Planung abgehängte Decke) orientieren. Hier wird das system allerdings in Ausführung RGB erklärt. Die Verlegung der Kabel aber bei quadratischen Räumen gleichermassen erfolgen. Legen Sie ab dem Netzteil eine Steuerleitung in ein Eck, an dem Sie 2 Led Bänder anschließen, die 2 Wände in 2 Raumachsen versorgen. Beleuchtungsstrecken die z.B. 10 Meter in einer Linie versorgt werden sollen werden wie folgt angesteuert: Entweder Sie können mittig einspeisen und nach rechts und links je ein Band ansteuern, oder aber Sie legen parallel zum ersten Band mitführend ein 2.Kabel, welches dann für die Einspeisung ab Ende des ersten Bandes sorgt. Bei quadratischen Raumgeometrien kann eine mittig gesetzte Dose innerhalb der abgehängten Decke zur Verteilung und Zuführung in die einzelnen Decken dienen. So können Sie unnötige kabellängen vermeiden!

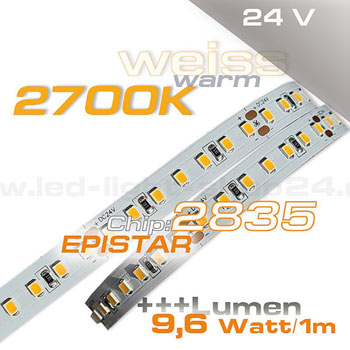

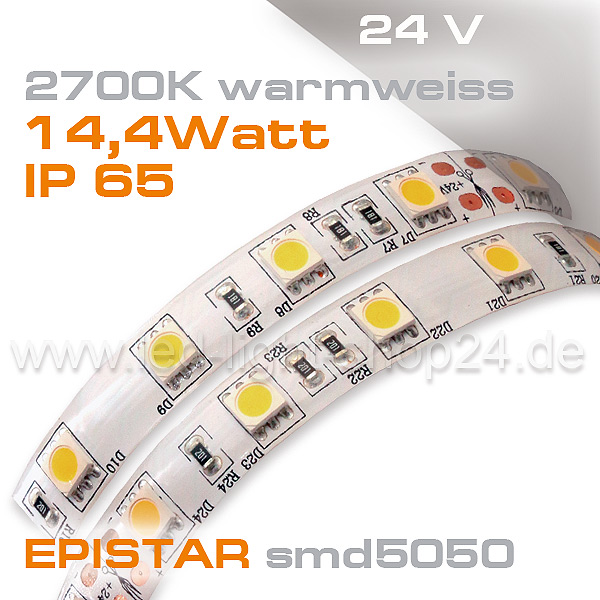

Die Auswahl des Led Bandesbeschränkt sich bei dieser Art der Anwendung auf ein Produkt, welches für die Ideale Beleuchtung sorgt. Warmweisses Licht in 2700K mit EPISTAR LED Chips.  Grosse Beleuchtungsanlagen können mit der entsprechenden Lichtleistung energiesparend, aber mit ausreichender Lichleistung versorgt werden. Der verbaute smd Chip5050 von Epistar entwickelt nicht allzu viel Wärme, die über breite Kupferbahnen abgeleitet wird. Dieses Produkt ist für den Dauerbetrieb geeignet. Achten Sie jedoch darauf, dass entstehende Wärme noch nach oben hin entweichen kann. (Nicht direkt unter die decke montieren!) Pro 5Meter Ihres Systems benötigen Sie das empfohlene Band 1mal. Auch hier noch der Tipp: Sie können uns gerne Ihre kurze Handskizze zur Kontrolle des Systems senden. Je nach Anzahl der verbauten Gesamtlänge Ihrer Planung multiplizieren Sie die Laufmeter mit der Wattage/1m von 7,2 und erhalten Ihre Gesamtleistung. (addieren Sie 10-15% Reserve und/ oder wählen Sie die nächst höhere Trafoleistung. Wir weisen Sie auch hier darauf hin, dass wir Ihnen gerade bei grossen Anlagen nur die sicherste Variante der Led Trafos von Meanwell (Serie HLG) empfehlen. Auch wenn die Spannung nur 24Volt beträgt, es können gerade bei grossen Lichtanlagen sehr grosse Ströme fliessen. Hier Tipps zur Auswahl des richtigen Trafos......Letzer Tipp: Achtung die hier gezeigte offene Bauweise Meanwell 200Watt, mit Lochblechgehäuse) hat zur Temperaturableitung einen internen Lüfter integriert. Bei direkter Verbauung auf Rigipsdecken können sich dadurch unangenehme Strörgeräusche entwickeln!.....Bei Montage in einem unzugänglichen Nebenraum (verschlossen, da Kinder an die 230V-Kontakte kommen können)ist die Montage aber problemlos möglich.....Die HLG Serie dagegen leitet die entstehende Wärme über das vollvergossene Aluminiumgehäuse ab. (Kein Lüfter & kein Geräusch bis 240Watt)

Led-Streifen-warmwhite-2700K

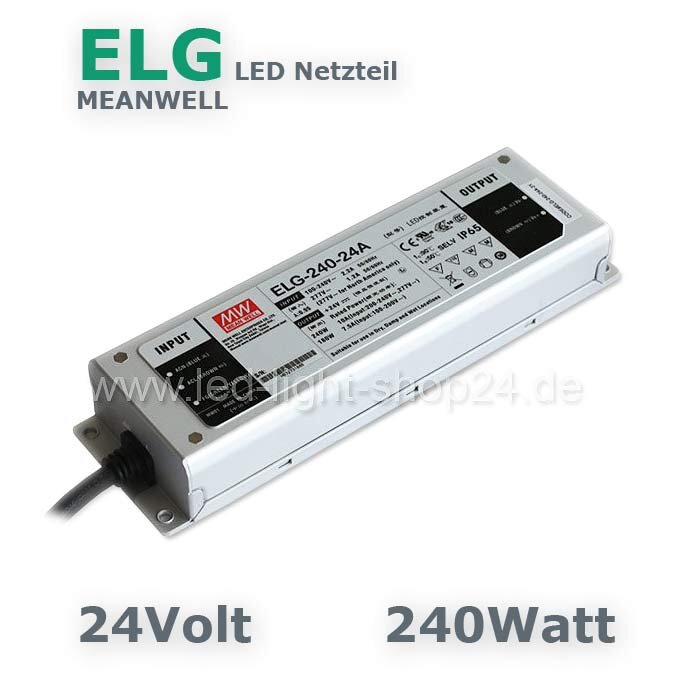

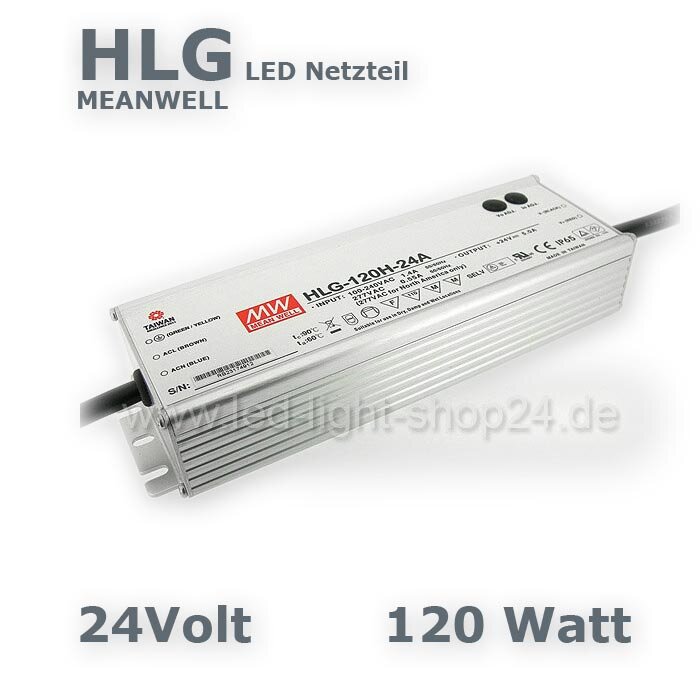

HLG120H-24A HLG-150H-24A HLG-240H-24A Meanwell RS-200-24

zum Anfang des Ratgebers
