Indirekte Beleuchtung Led für Decke

Indirekte Beleuchtung in Led für Deckenbeleuchtung erfolgreich realisieren:

Wir zeigen Ihnen anhand eines realisierten Großprojektes im Juni 2013 wie erfolgreich sich die stromsparende Led Technik mit Led Bändern als Raumbeleuchtung im Gewerbe und bei Bürobeleuchtung einsetzen lässt.

Die Aufgabenstellung des Architekten an uns:

Eine Büroetage einer innovativen Consulting- und Beratungsfirma in Böblingen mit unterschiedlichen Aufenthaltszonen sollte sowohl in RGB Beleuchtung, als auch mit weissem indirekten Licht für die Arbeitsplätze ausgestattet werden. Es waren bereits 84 Deckensegel mit den Maßen 120 x120cm von den Decken mit filigranen Drahtseilen abgehängt, die in weisser Lichtfarbe indirekt die Decke beleuchten sollten. 6 weitere Aufenthaltszonen wie ein Barbereich, ein sog. Vision-Room für neue Entwicklungen und weitere Besprechungsräume sollten individuell in unterschiedlichen Lichtfarben beleuchtet werden. Bei der Auswahl der geeigneten Lichtfarbe fiel die Wahl des Weisstons auf 4000K einem Weisston bei dem die Lichtfarbe der Led Bänder dem Tageslicht sehr nahe kommt.

Die indirekte Beleuchtung in Led Technik bei Deckensegeln

lebt von der Reflektion des Lichtes, d.h. man kann die eigentlich verbaute  Lichtquelle aus keiner Position des Raumes einsehen. Da die Deckensegel (hier: des Herstellers Ecophon) nur 50mm hoch sind eignet sich ein Led Band ideal auf Grund der minimalen Abmessung und des gleichmäßigen Lichtes das abgegeben wird.

Kunde: Dexina AG, Böblingen

Indirekte Beleuchtung Led bei Deckenbeleuchtung

Die Herausforderung bei der Planung der runden Deckensegel liegt darin die Lichtquelle so zu positionieren, dass das Licht mit der maximalen Gleichmässigkeit auf der sog. Reflektionsfläche (hier die Decke) auftrifft und dem Betrachter als homogen erscheint. Nur mit langjähriger Erfahrung im Projektmanagement und der Lichtplanung kann die ideale Anordnung ohne mehrere Testversuche beim Kunden vorgeschlagen werden. Hier wurde bereits die erste Anordnung vor Ort beim Kundentermin als ideal festgelegt.

Der Betrachter könnte meinen dass die Led Bänder evtl. im Viereck nach oben strahlen. Dem ist nicht so, es würde sich auf Grund der Abhängung der Segel von ca. 30cm ab Decke ein deutliches helles Viereck abzeichnen. Eine kreisrunde Anordnung als Band an einem Stück ist auf Grund der eingeschränkten Biegerichtung in der benötigten Achsebei einem Durchmesser von 80cm bis max. 160cm der Platten nicht möglich. Die letztendliche Anordnung besteht aus einer Kombination mehrerer Abstrahlwinkel. Fragen Sie uns gerne bei der Planung eines Objektes, wir stellen Ihne gerne unser Know-How aus 13 Jahren Lichtplanung zu Verfügung.

indirekte_Beleuchtung für Deckenbeleuchtung

Bei der Realisierung der 84 weissen Deckensegel bestand die Herausforderung für uns darin, innerhalb ca. 14 Tage die benötigte Menge an Led Bändern in der benötigten Lichtfarbe mit exakt 4000K produzieren und montieren zu können. Diese Lichtfarbe war kein Lagerartikel und wurde innehalb 5 Werktagen in der benötigten Menge eigens produziert.  Insgesamt wurden in diesem Projekt innerhalb von 10 Werktagen 125 Rollen mit den spezifischen Anforderungen à 500cm hergestellt und in der 2. Woche konfektioniert.  Es wurde der Chip des Herstellers EPISTAR ausgewählt smd5050 mit der maximalen Lichtausbeute und unserem besonders haftstarken Tape MP200 von 3M.

Deckensegel mit Led Beleuchtung

können ideal mit der neuen Led Band Lichtquelle realisiert werden. Der enorme Vorteil der flexiblen Led Bänder liegt an Ihrer einfachen Anpassung in Bezug auf die Länge und die Möglichkeit die abgetrennten Segmente untereinander wieder zu verbinden. Dieser Vorgang erfolgt bei der sog. Konfektion von Led Bändern. Gerade in Bürogebäuden kann durch die verwendete neue Technologie Unterhaltskosten gespart werden, nicht nur durch die hohe Effizienz der Led Technologie, sondern auch durch die extrem geringen Wartungskosten. Ein Leuchtmittelwechsel wie bei den herkömmlichen Leuchtstoffröhren entfällt.

Achten Sie bei der Planung von indirekter Beleuchtung aber darauf Ihr verwendetes Led Band auch mit maximaler Effizient einzusetzen. Gerade bei Lichtinstallationen im Semi-Professionellen Bereich werden die Lichtquellen im indirekten Einsatz oft einfach hinter Sichtblenden aufgeklebt um sog. Schattenfugen zu beleuchten.
Der Hauptlichtkegel der Lichtquelle wird dadurch meist gar nicht sichtbar, sondern nur der Streukegel. Bei Planung von Schattenfugen und Voutenbeleuchtung kann unsere Anleitung zur Verbauung von Lichtquellen im 45° Winkel für Sie hilfreich sein. ......Led Band richtig verbauen: Hilfestellung

Wir freuen uns unserem neuen Kunden Fa. DEXINA AG pünktlich zum erfolgreichen Einzug in die neuen innovativen Räumlichkeiten gratulieren zu können.

Hier einige Ansichten der realisierten indirekten Led Deckensegel während der Montagephase:

 Led_deckensegel_rund



quadratisches_Deckensegel-beleuchtet

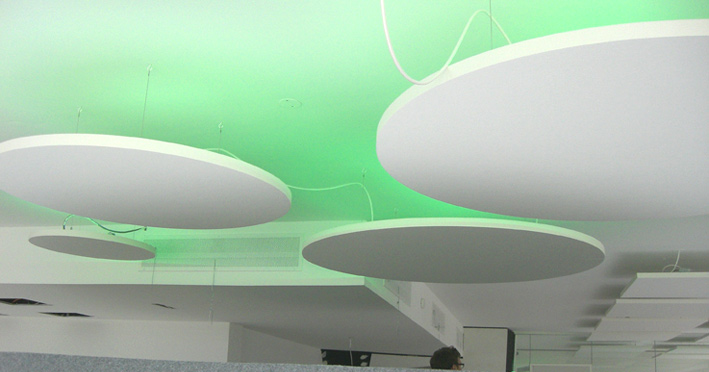

Deckensegel_rgb_Beleuchtung
