GIRA 2450 Dimmer für LED Trafo KVF-24150

Artikelnummer: GIRA Phasen Dimmer210W

WEEE-Reg.Nr.: DE48848450
GIRA Dimmer Phasen AN-, und Abschnittsdimmer passend zu unserem Dimmbaren LED Trafo: KVF 24150 Dimmer dient zur richtigen Ansteuerung von dimmbaren LED Netzteilen für indirekte Beleuchtungen im Wohnbereich mit LED Streifen bei z.B: abgehängten Decken
2 Leistungsstufen nach Systemgröße auswählen:

ab 47,99 €

inkl. 19% USt. , zzgl. Versand

sofort verfügbar


passender Dimmer: Zu LED Trafo KVF-24150 mit 150Watt.

Achtung Hinweis bei Auswahl des passenden Dimmers:

1. Die Leistung des Phasen-An/Abschnittdimmers muss immer größer ausgewählt werden als die Leistung des Netzteils:

Für den Trafo: KVF-24150 (150Watt) reicht der links unten abgebildete LED Dimmer aus. Bei beiden anderen Varianten (größerer Leistung als 180 Watt) muß der größer dimmensionierte:  Gira LED Dimmer 2385 00 mit  420Watt Leistungsreserve ausgewählt werden. Der Dimmereinsatz muss immer mehr Leistung haben, als die maximale Leistung des Netzteils. Das Netzteil wiederum muss mindestens 10-15% Leistungsreserve zu der angeschlossenen Gesamtleistung des LED Systems haben bei maximaler Belastung. Längere Kabelwege bei der Zuleitung vom Netzteil zu den Leuchtmitteln müssen wiederum in der Leistungsreserve berücksichtigt werden. Achten Sie auch auf die Vergrößerung des Leitungsquerschnitts bei längeren Zuleitungen und die Maximalbelastung von Querschnitten bei Kabeln unter Verwendung der 24V Spannung,

Bei Bestellung haben Sie die Auswahl von 2 verschiedenen Leistungsklassen des Dimmers:

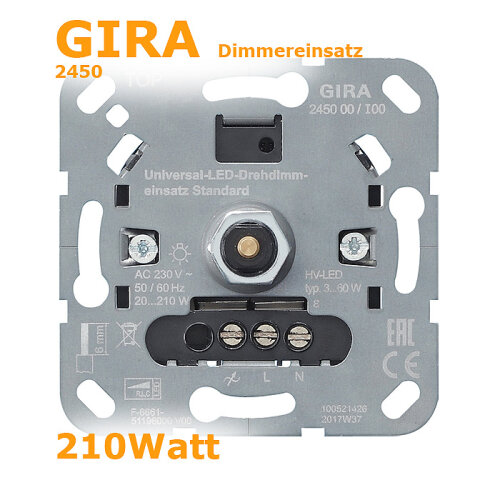

bis Leistung 210 Watt erhalten Sie den Typ: GIRA 2450 00

Drehpotentiometer: Die passende Abdeckung ist nicht mit enthalten, da diese auf Ihre verwendete Serie angepasst werden muss.

bis Leistung 420 Watt erhalten Sie den Typ: GIRA 2385 00

Taster: Die passende Abdeckung ist nicht mit enthalten, da diese auf Ihre verwendete Serie angepasst werden muss.

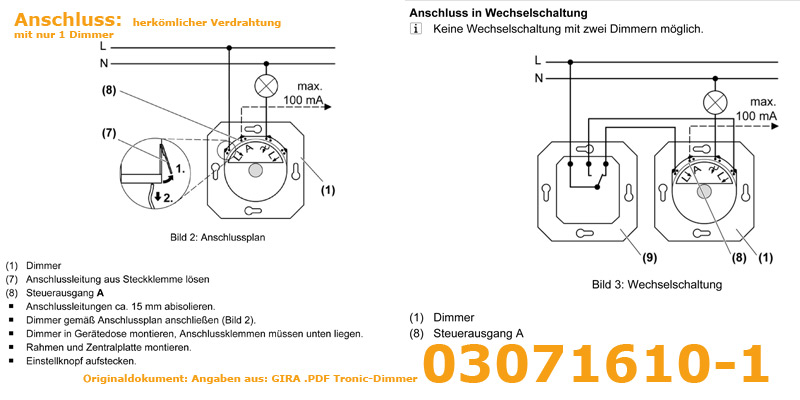

Dimmer fuer LED Streifen Anschließen

Unterputz : >> Auswahl erfolgt durch Selbsttest des Trafos

Technische Daten:

Nennspannung AC 230 V ~ Netzfrequenz 50 Hz

Umgebungstemperatur +5 ... +25 °C

Anschlussleistung bei 25 °C i Leistungsangaben einschließlich Trafoverlustleistung.

Glühlampen: je nach Auswahl des Typs


bei Einbau in Holz- oder Trockenbauwand -15 % bei Einbau in Mehrfachkombinationen -20 %

Anschluss eindrähtig 1 ... 2,5 mm²

Abisolierlänge 15 mm Leistungszusätze siehe Anleitung Leistungszusatz Steuerausgang A

Strombelastbarkeit 100 mA

Die Symbolik der Dimmer-Last-Kennzeichnung gibt bei Dimmern die anschließbare Lastart bzw. das elektrische Verhalten einer Last an: R = ohmsch, C = kapazitiv

Hilfe bei festgestellten Problemen nach Anschluß des Dimmers:

Gerät schaltet Last aus und nach einiger Zeit wieder ein.

Übertemperaturschutz hat ausgelöst. Angeschlossene Last reduzieren. Einbausituation prüfen.

Gerät schaltet Last kurz aus und wieder ein.

Kurzschlussschutz hat ausgelöst, aber zwischenzeitlich liegt kein Fehler mehr vor.

Gerät schaltet Last aus und lässt sich nicht wieder einschalten.

Kurzschlussschutz hat ausgelöst. Kurzschluss beseitigen. Dimmer durch zweifaches Drücken des Betätigungsknopfes einschalten. i Kurzschlussschutz beruht nicht auf konventioneller Sicherung, keine galvanische Auftrennung des Laststromkreise

Hier den passenden Trafo für indirekte Beleuchtung bis 150Watt (24VDC) bestellen:

Led Trafo für Dimmung in indirekter Deckenbeleuchtung zum Nachrüsten 3 Adern Kabel
