Weisse Led Systeme richtig dimmen: Worauf muss man achten? (Extra-Schritt 5)

Extratutorial: (Zwischenschritt) Led Dimmer erfolgreich in weiss beleuchtete Lichtdecken einbauen...

In diesem Zwischenschritt (der eigentlich so nicht geplant war....) möchten wir Ihnen alle wichtigen Tipps zur Verwendung von Dimmern bei Led Systemen (speziell unter Verwendung von Led Strips) geben. Bitte beachten: Led Leuchtmittel und Led Spots beruhen auf anderen Techniken, für diese Anwendungen können Sie hier keine Informationen verwenden!

Lichtdecken in weiss und einfarbige Systeme generell passen sich wesentlich besser der Wohnsituation an, wenn Sie die Helligkeit des abgestrahlten Lichtes dimmen können. Hierzu möchten wir Ihnen 2 Systeme vorstellen, die eine dauerhafte und Normenkonforme Lösung bieten.

1. Beachten Sie die maximalen Anschlusswerte Ihres Led Dimmers: Dieser Wert steht in der Artikelbeschreibung (Ampere) mit A verzeichnet. Hier die Formel wie Sie Ihr System einfach überprüfen können: Multiplizieren Sie die Anzahl der verbauten Laufmeter Ihres Systems mit der Wattleistung pro Meter des eingeplanten Led Strips (in unserem Fall entweder 7,2 oder 14,4, nur mit einer Ausnahme auch 3,6) dieser Wert ist die Gesamtleistung Ihres angeschlossenen Systems und wird durch die Spannung des Leuchtmittels geteilt. (Sie haben jetzt den Strom in A ausgerechnet. Der errechnete Wert muß kleiner sein, als die Ampereangabe des eingeplanten Dimmers!

Dimmung von Led Strips Erklärung

Kommen wir nun zu den Möglichkeiten der Dimmung:

Es gibt sog. Funkdimmer in unterschiedlichen Varianten und Güteklassen. Auch hier sollten Sie auf die Gütesiegel achten, und in keinem Fall die Amperleistung des Dimmers überschreiten! Der Dimmer muss natürlich für die verwendete Spannung der Led Streifen geeignet sein. Bis Gesamtleistungen von ca. 70-80Watt stellt die Dimmung kaum ein Problem dar, hier sind unterschiedlichste Led Dimmer im Netz zu erwerben. Ab einer Leistung von 85-90 Watt und darüber hinaus wird die Dimmung aber zunehmend problematisch. Wir haben in unserem Sortiment einen leistungsstarken Dimmer mit Funkfernbedienung der bis max 10Ampere zugelassen ist. Sollten Sie grössere Lichtanlagen einheitlich dimmen möchten muß hier entweder in 2 Systeme aufgeteilt werden, oder aber die Technik geändert werden.

Dimmung von Led Strips: erfolgt zunächst immer auf der 12Volt/ oder 24Volt Seite, d.h.: hinter dem Trafo:

Mit_Chromoflex_3.0-dimmen

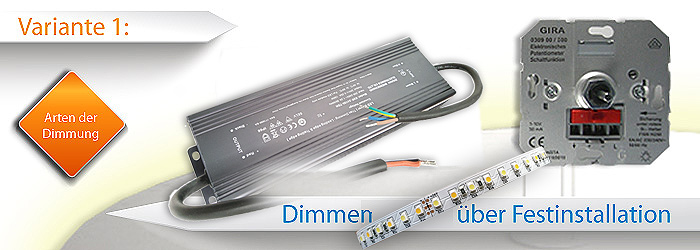

Wie werden grosse Beleuchtungssysteme richtig gedimmt? Variante 1: Festinstallation

Besonders oft bei weissen Lichtecken erwünscht ist die Art der "herkömmlichen" Regelung der Helligkeit über einen Drehdimmer in Unterputzversion, kombiniert mit dem passenden 0-10Volt Dimmer für Ihr bereits eingebautes Schaltersystem. Achtung: Der Dimmer ist nicht zu verwechseln mit einem standardmässig verwendeten Glühlampendimmer. Sie benötigen einen 0-10V / oder 1-10Volt Dimmer, in Kombination mit dem hier abgebildeten Chromoflex Dimmer 3.0. So lassen sich einfarbige Beleuchtungsanlagen wie z.B.: Led Lichtdecken und weisse Raumbeleuchtungen bis zur Gesamtleistung von 16A stufenlos regulieren.

Voraussetzungen für dieses System: Sie müssen eine zusätzliche Unterputzdose in der Schaltleiste Ihrer Raumbeleuchtung planen oder schaffen. Insgesamt werden also 2 Schalterplätze belegt, einer zum Ein- und Ausschalten des Trafos (Verdrahtet wie eine herkömmliche Leuchte) also mit Stromversorgung in 230-240V. Die 2. Unterputzdose benötigt eine stromlose Steuerleitung ab dem Ort, an dem sich der Dimmer (meistens direkt in Nähe des Trafos) befindet. Hier wird nur der in dem Dimmer eingestellte Widerstand (0-10Volt) übertragen. Es reicht ein Querschnitt einer Litze mit 2x 0,5 bis 2x 0,75qmm aus, je nach Kabellänge. Sollten Sie diese Beschreibung rechtzeitig lesen, entscheiden Sie sich für diese Variante, fall Sie Ihre Trockenbauarbeiten noch nicht fertiggestellt haben sollten. Diese Variante bietet wesentliche Vorteile, da Sie z.B.: keine Fernbedienung verlegen können. Das System wird also mit einem Schalter über den Trafo An-, und Ausgeschaltet und über den 2. installierten Dimmer in der Helligkeit eingestellt.

Led_dimmen_mit_FB

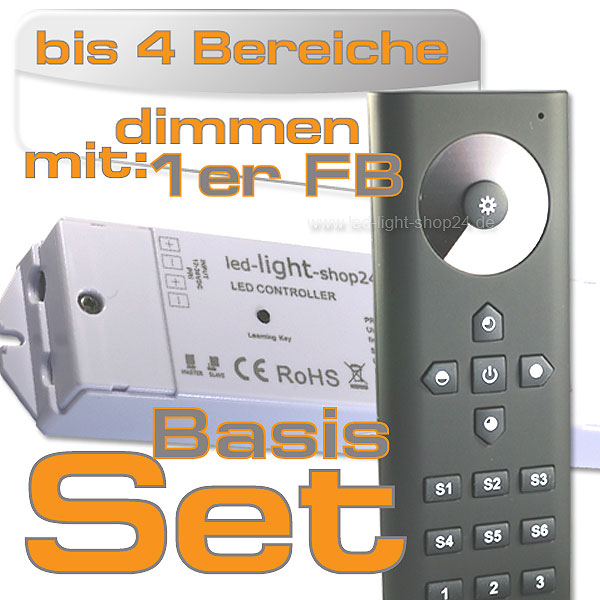

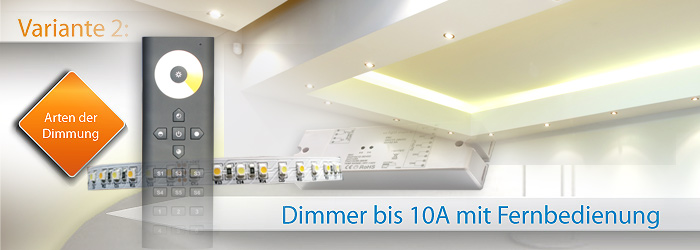

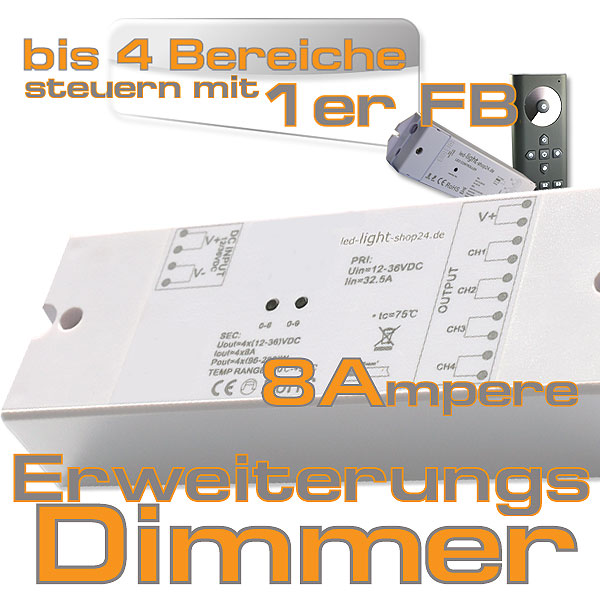

Led Lichtdecken und weisse Led Strips dimmen über Fernbedienung: Variante 2

Sollten Sie Ihre Trockenbauarbeiten bereits fertiggestellt haben, lässt sich die Dimmfunktion auch noch nachrüsten. Vorteil dieser Variante 2 ist der geringe Zeitaufwand und die Tatsache dass Sie keinerlei Kabel zusätuzlich benötigen. Der hier angebotene Dimmer inkl. Fernbedienung kann bis zu 10 Ampere abregeln. Der Anschluß erfolgt hinter dem Led Trafo, also auf der 12Volt / bzw. 24Volt Seite. Durch die wirklich sehr gute Empfangstauglichkeit des Empfängers kann dieser auch problemlos in der Decke installiert werden. Achten Sie aber darauf dass Sie die Kabel, wie bereits beschrieben so lange lassen dass Sie auch ohne "abklemmen" den Dimmer und den Trafo bequem aus der Lichtdecke herausnehmen können und für Wartungsarbeiten diese Komponenten auf z.B: eine abgestellte Leiter kurzfristig auflegen können. Wartungsarbeiten können so wesentlich einfacher vorgenommen werden. als umständlich im dunklen der Decke "operieren" zu müssen. Die Qualität beider hier vorgestellten Regler schließt ein Flackern bei sehr gering eingestellter Helligkeit aus. Beide Led Dimmer zählen nicht zu den Modellen zwischen 15 bis 30 €, dafür können Sie sich eine zusätzliche Brandschutzversicherung in den laufenden Kosten ersparen. Der Anschluss erfolgt wie folgt:

Der Helligkeitsregler wird einfach zwischen die 12Volt / oder 24Volt Leitung vom Trafo zu den Led Bändern eingebaut. Gedimmt werden natürlich nur alle Led Streifen, die dahinter integriert sind. Der Einbau sollte also vor evtl. Abzweigpunkten zu Verteilerkabeln (in Ecken des rRumes) stattfinden. Anschluß: Jeweils Plus/ bzw. Minus beim Anschluß beachten, je 2 Eingänge also sehr leicht zu installieren! Ein wichtiger Hinweis noch: Sie können natürlich über die FB auch An-, bzw. Ausschalten, aber beachten Sie dass der Led Trafo auch im so ausgeschalteten Zustand weiterläuft, und wenn auch geringfügig, dauerhaft Strom verbraucht. Auch hinsichtlich der Langlebigkeit des Trafos sollten Sie die Schaltung des Trafos getrennt ermöglichen.

Hier können Sie die Artikel direkt in Ihren Warenkorb legen:

Led_strip_dimmer_10A Led_Dimmer_chromoflex 3.0

Wir führen Sie jetzt wieder zurück in unseren Ratgeber an den Punkt: Auswahl der richtigen Led Streifen für weisse indirekte Deckenbeleuchtung
